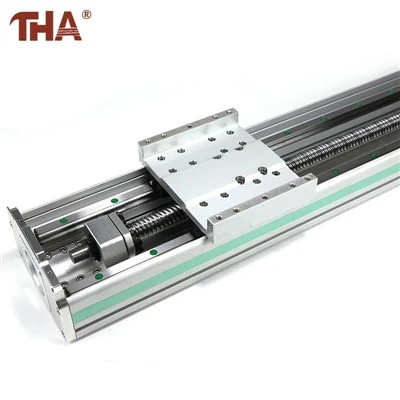

Platine de positionnement XY empilée HGHS140F

Détails du produit

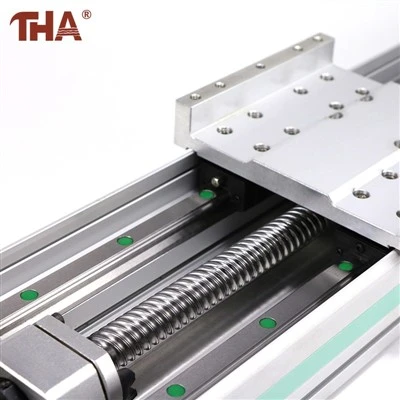

Chaque axe HGHS140F utilise une vis à billes C7 de 20 mm de diamètre et deux ou quatre blocs de guidage HGR15. Les pas de vis disponibles sont de 5, 10 et 20 mm, couvrant les applications qui favorisent la capacité de charge, un mouvement équilibré ou une vitesse de déplacement plus élevée.



Le catalogue propose les configurations de moteurs BC, BL, BR et BM. Les options d'entraînement compatibles incluent des moteurs pas à pas à cadre 57 ou 86 et des servomoteurs de 100 W, 200 W ou 400 W.



La course peut être sélectionnée entre 100 et 1 200 mm par incréments de 50 mm. La précision de positionnement répétée indiquée est de ±0,02 mm pour chaque module.



Description du produit

Un système XY place un module HGHS140F au-dessus d'un autre. L'axe inférieur porte le module supérieur ainsi que la charge utile de travail, de sorte que sa charge utilisable est inférieure à la valeur du catalogue à axe unique-. La sélection finale doit inclure le poids de l'étage supérieur, du moteur, de la plaque de montage et de la pièce à usiner.



Une laisse de 5 mm est destinée aux mouvements à faible vitesse-avec la charge répertoriée la plus élevée. Le câble de 20 mm permet un déplacement plus rapide mais a une capacité de charge inférieure. La version 10 mm se situe entre ces deux plages de fonctionnement.



Les axes X et Y ne doivent pas nécessairement utiliser la même course ou la même avance. Avant la production, spécifiez la course de chaque axe, le sens d'installation, l'emplacement du moteur, la vitesse de fonctionnement, la position de la charge utile et le routage des câbles requis.



Informations sur le produit

Les chiffres suivants sont les valeurs nominales du catalogue pour un axe GY HGHS140F.

Spécification	Plomb de 5 mm	Plomb de 10 mm	Plomb de 20 mm
Vitesse maximale	250 mm/s	500 mm/s	1000 mm/s
Charge horizontale	150 kg	80 kg	30 kg
Charge verticale	50 kg	25 kg	20 kg
Répéter le positionnement	±0,02 mm	±0,02 mm	±0,02 mm
Plage de course	100-1 200 mm	100-1 200 mm	100-1 200 mm



Configuration supplémentaire :

Article	Spécification
Modèle de module	GY HGHS140F
Vis à billes	20 mm de diamètre C7
Guide linéaire	HGR15 avec 2 ou 4 blocs
Options de moteur	Stepper 57 ou 86 et servo 100 W 200 W ou 400 W
Dispositions du moteur	BC BL BR BM





FAQ

Les charges indiquées sont-elles valables pour l'assemblage XY complet ?

Non. Il s'agit de valeurs de catalogue HGHS140F à axe unique. L'axe inférieur d'un assemblage XY doit également porter l'axe supérieur complet, de sorte que la charge utile finale autorisée nécessite un calcul séparé.

Les axes X et Y peuvent-ils utiliser des traits différents ?

Oui. Les deux axes peuvent être spécifiés avec des longueurs de déplacement différentes lorsque la zone de travail requise n'est pas carrée.

Quel pas de vis choisir ?

Utilisez la vitesse et la charge requises comme point de départ. Le fil de 5 mm a la charge nominale la plus élevée, tandis que le fil de 20 mm offre la vitesse la plus élevée.

La position du moteur et la disposition de montage peuvent-elles être personnalisées ?

Nous construisons selon les dessins du client sous OEM/ODM et acceptons des commandes aussi petites qu'une seule pièce pour des tailles standard.



À propos de nous

Lishui Guangyuan Industry & Trade Co., Ltd. fournit des modules de vis à billes et des systèmes de mouvement multi-assemblés à axes. Les configurations XY peuvent être préparées autour des courses requises, des interfaces moteur et du sens d'installation.
