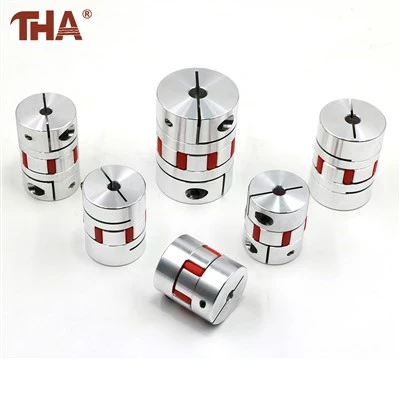

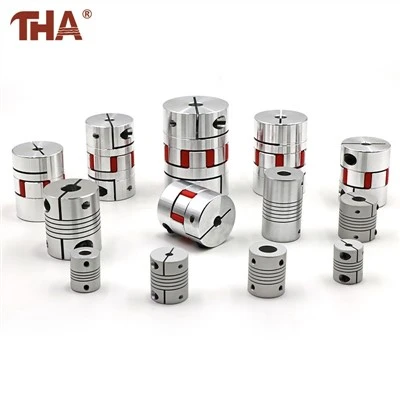

Accouplement araignée à pince fendue GFC

Détails du produit

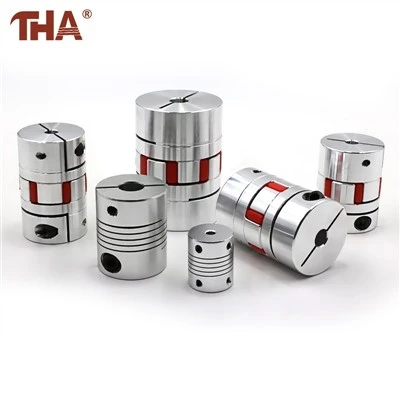

Le couple passe d'un moyeu en aluminium à l'araignée emboîtable en polyuréthane, puis au deuxième moyeu. L'araignée sépare les mâchoires métalliques, amortit les changements de charge et permet un déplacement limité entre les arbres connectés.

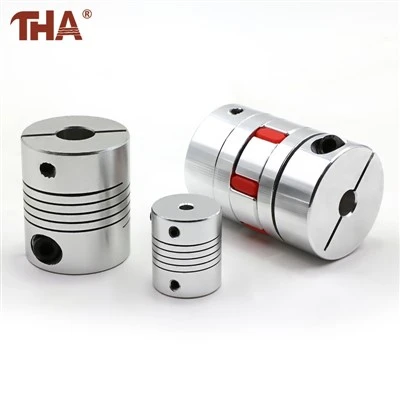

Chaque moyeu se ferme autour de son arbre grâce à une pince fendue et une vis de fixation. Cette disposition ne nécessite pas de rainure de clavette et évite de concentrer la force de maintien sur un seul point de vis de réglage-.

La série couvre GFC-14×22 jusqu’à GFC-95×126. Le couple nominal publié augmente de 5 N·m à 250 N·m, tandis que les diamètres extérieurs disponibles vont de 14 mm à 95 mm.

Sélection et assemblage

Les deux diamètres d'alésage doivent être indiqués car il n'est pas nécessaire que les arbres moteur et mené soient de la même taille. La combinaison d'alésages sélectionnée doit apparaître dans la plage répertoriée pour le modèle GFC correspondant.

Les deux moyeux doivent être équipés de suffisamment d'espace pour que l'araignée puisse travailler sans être comprimée axialement. Serrez chaque vis de serrage à la valeur indiquée pour son modèle ; le couple de serrage publié est compris entre 1 N·m et 30 N·m.

Le tableau dimensionnel indique une excentricité admissible de 0,1 mm, une déviation angulaire de 1 degré et une déviation axiale de ±0,2 mm. Ces valeurs constituent des limites d'installation plutôt que des cibles pour un alignement de routine. Un meilleur alignement de l’arbre réduit la déformation de l’araignée et la charge inégale des mâchoires.

Informations sur le produit

FAQ

La série GFC est-elle un accouplement de poutre en spirale ?

Non. Il s'agit d'un accouplement à mâchoires composé de deux moyeux en aluminium et d'une araignée séparée en polyuréthane.

Peut-on utiliser des tailles d'alésage différentes des deux côtés ?

Oui. Chaque moyeu peut être sélectionné pour son arbre correspondant, à condition que les deux diamètres d'alésage soient disponibles pour le modèle GFC choisi.

L'accouplement nécessite-t-il des rainures de clavette ?

La connexion standard illustrée utilise des moyeux à pince divisée. Les rainures de clavette ne sont pas nécessaires sauf si une version spécifiée séparément est commandée.

L'araignée peut-elle être remplacée indépendamment ?

Oui. Les moyeux et l'élastomère sont des composants séparés, permettant à l'araignée d'être inspectée ou remplacée après l'ouverture de l'accouplement.

L'accouplement peut-il corriger un mauvais alignement de l'arbre ?

Il ne peut s'adapter qu'aux écarts limités indiqués dans la fiche technique. Il ne doit pas être utilisé pour compenser un positionnement visiblement incorrect du moteur ou des roulements.

Des combinaisons d'alésages personnalisées sont-elles disponibles ?

Nous construisons selon les dessins du client sous OEM/ODM et acceptons les commandes aussi petites qu'une seule pièce pour des tailles standard.

À propos de nous

Lishui Guangyuan Industry & Trade Co Ltd fournit des accouplements et des composants de mouvement-linéaire pour les machines-à moteur. La sélection du GFC peut être basée sur les diamètres d'arbre, la vitesse de fonctionnement, le couple transmis et l'espace d'installation disponible.
