Support latéral fixe EK Compact

Détails du produit

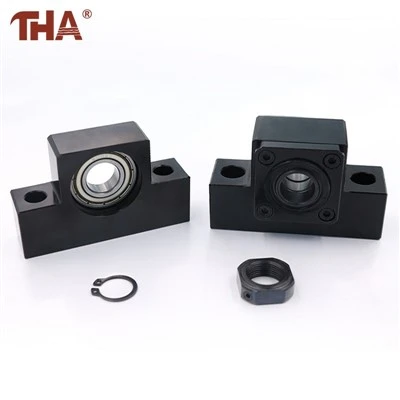

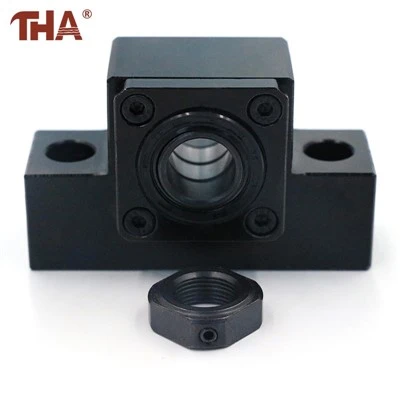

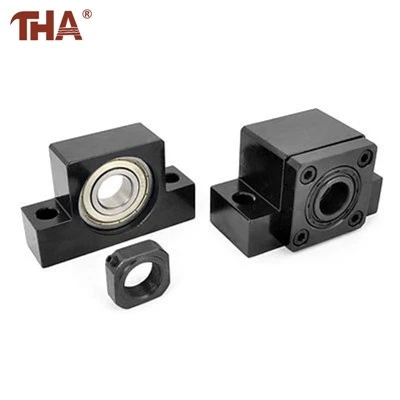

La série EK est installée à l'extrémité fixe d'une vis à billes. Contrairement à une unité d'extrémité-prise en charge par EF, elle limite le mouvement axial et aide à maintenir la position de l'arbre de vis pendant l'accélération, la décélération et les changements de direction.



L'agencement des roulements est ajusté avant la livraison, ce qui permet de monter l'unité complète sans régler séparément la précharge interne du roulement. Un contre-écrou et des bagues d'espacement dédiés sont fournis pour fixer l'extrémité usinée de l'arbre à vis. Les modèles standards disponibles sont EK6, EK8, EK10, EK12, EK15 et EK20.



Description du produit

Lors de l'assemblage, installez l'unité EK sur l'extrémité de l'arbre côté fixe- correctement usinée et fixez-la avec le contre-écrou fourni. Fixez temporairement le boîtier à la base de la machine avant de terminer l'alignement avec l'écrou de la vis à billes et l'unité de support opposée. Le serrage final ne doit être effectué qu'après avoir vérifié le faux-rond de l'arbre et le bon déroulement de sa course.



Ne démontez pas le système de roulements pendant l'installation. Les dimensions de l'extrémité de la vis-, la surface de montage et la taille EK sélectionnée doivent correspondre les unes aux autres ; le numéro de modèle à lui seul ne confirme pas la compatibilité avec un arbre existant.



Informations sur le produit

Article	Information
Série de produits	EK
Type de produit	Unité support de vis à billes compacte
Position d'installation	Côté fixe
Direction de charge	Axial et radial
État des roulements	Ajusté et préchargé avant la livraison
Pièces latérales fixes incluses	Contre-écrou et deux bagues d'espacement
Modèles disponibles	EK6 EK8 EK10 EK12 EK15 EK20
Côté pris en charge correspondant	série EF
Exigence de sélection	Faites correspondre la taille du boîtier et les-dimensions d'usinage des extrémités des vis
Fabrication sur mesure	Disponible à partir de dessins ou d'échantillons du client



FAQ

1. L'unité EK est-elle interchangeable avec une unité EF ?

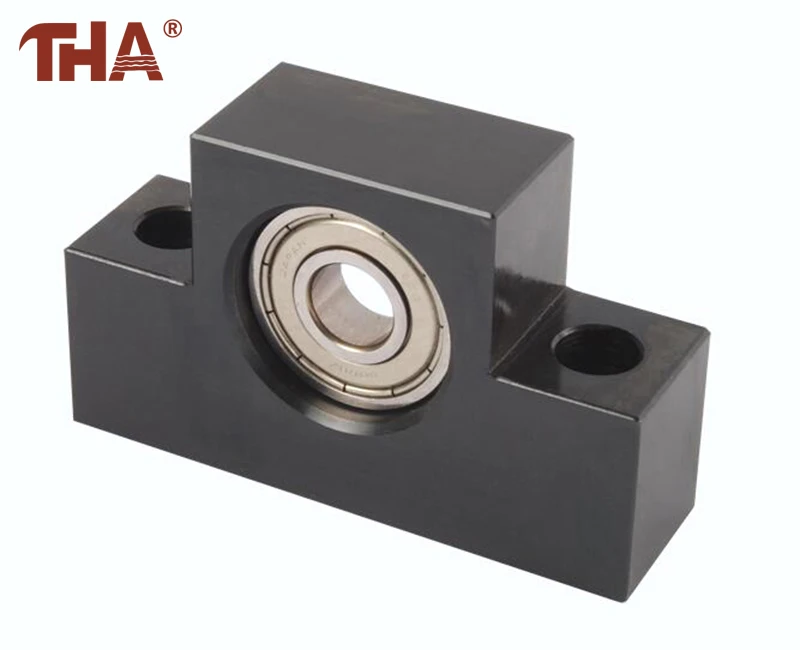

Non. EK est utilisé sur le côté fixe et contrôle le mouvement axial. EF prend en charge l'extrémité opposée tout en permettant à l'agencement de s'adapter aux conditions normales d'installation et de fonctionnement.

2. La précharge du roulement doit-elle être ajustée lors du montage ?
Le système de roulements internes est fourni réglé et préchargé. Il ne doit pas être démonté ou réajusté indépendamment lors d’une installation normale.

3. Quelles informations sont nécessaires lors de la commande ?
Veuillez fournir le modèle EK, le schéma d'extrémité de l'arbre de vis à billes-, la quantité requise et les éventuelles restrictions de montage. Ces détails permettent de confirmer la compatibilité dimensionnelle avant la production.

4. Pouvez-vous fabriquer une unité de support non standard ?
Nous construisons selon les dessins des clients sous OEM/ODM et acceptons des commandes aussi petites qu'une seule pièce pour des tailles standard.



À propos de nous

Lishui Guangyuan Industry & Trade Co., Ltd. fabrique des vis à billes, des guides linéaires, des unités de support et d'autres composants de mouvement linéaire-. Des pièces standard et basées sur des dessins-sont produites pour les machines-outils, les systèmes d'automatisation et les équipements de positionnement, avec une inspection dimensionnelle effectuée avant expédition.
